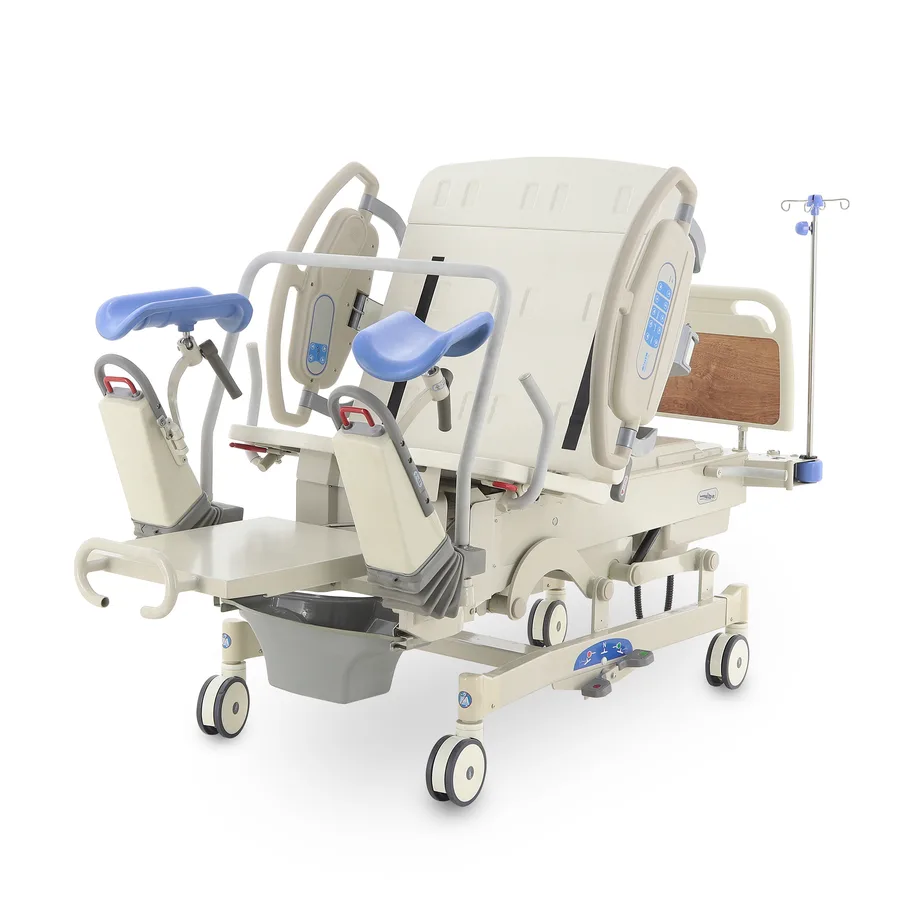

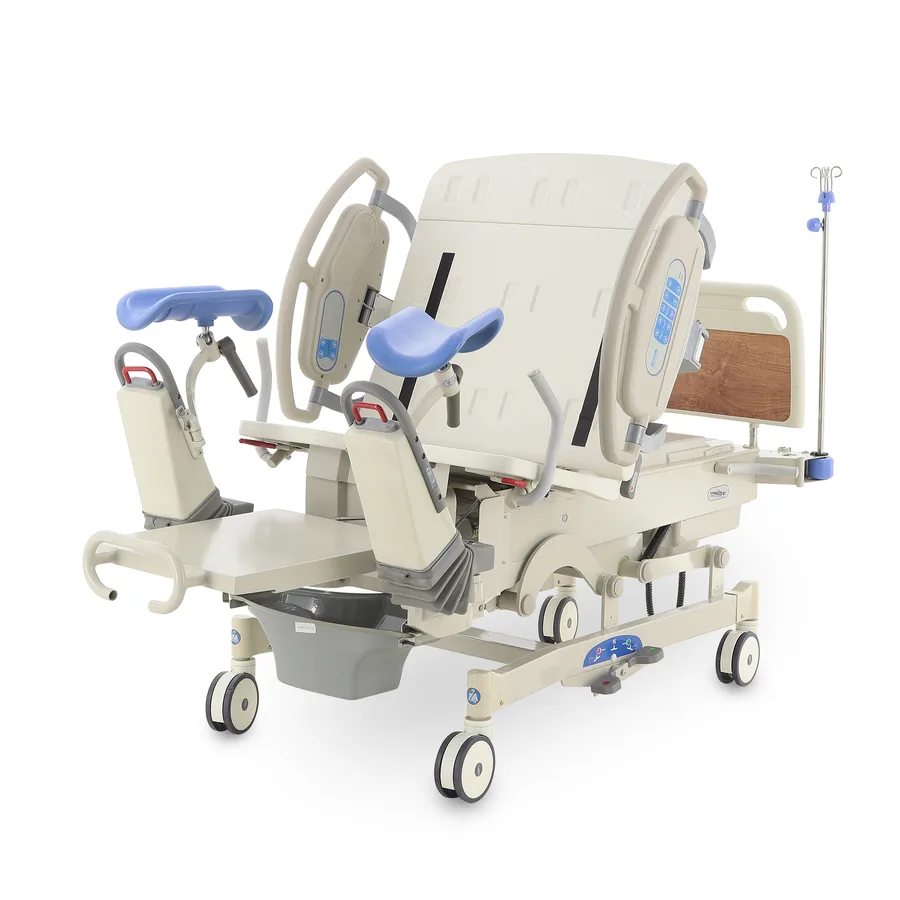

Многофункциональная кровать для родовспоможения XHFJ-1 (МЕ-4019X-01) с расширенной комплектацией и электрическими приводами для комфортных и безопасных родов

Кровать для родовспоможения XHFJ-1 (МЕ-4019X-01) — это современное медицинское изделие, созданное для обеспечения комфорта роженицы и удобства работы медицинского персонала на всех стадиях родов, а также в послеродовой период. Данная модель сочетает в себе безопасность, эргономику и богатую функциональность. Благодаря качественным материалам и продуманным механизмам, кровать выдерживает повышенные нагрузки и соответствует актуальным нормативным требованиям.

1. НАИМЕНОВАНИЕ И АРТИКУЛ ИЗДЕЛИЯ

1.1. Наименование изделия: Кровать для родовспоможения

1.2. Артикул (англ.): XHFJ-1

1.3. Артикул (рус.): МЕ-4019X-01

2. КОМПОНЕНТЫ ИЗДЕЛИЯ

2.1. Ложе кровати

Наличие: Да

Конструкция: ложе состоит из подвижной секции спины, подвижной тазобедренной секции, двух подвижных многофункциональных подставок для ног и съёмной ножной секции.

Секция спины и тазобедренная секция связаны между собой стальными петлями, при этом зазор между секциями перекрыт износостойким гибким прозрачным пластиком.

Многофункциональная подставка для ноги — комбинированное устройство, шарнирно закрепленное на каркасе кровати и обеспечивающее опору для стопы или голени в различных положениях.

Ножная секция может сниматься и устанавливаться без использования инструмента.

2.1.2. Секция спины

Наличие: Да

На поверхности отсутствуют приклеенные текстильные застёжки для фиксации матраса.

Количество технологических углублений: 18 шт. с размерами каждого углубления (68–84)×(32–46)×5 мм.

Материал и покрытие каркаса: профильные трубы и гнутые листы из высокопрочной стали с высококачественным полимерно-порошковым покрытием.

Материал формованного листа секции: ABS-пластик.

Размеры сечения профильной трубы каркаса: 50×25 мм / 25×25 мм.

2.1.3. Тазобедренная секция

Наличие: Да

Описание: формованный полый лист пластика с центральным V-образным вырезом, опирающийся на сварной каркас из профильных труб и стальных пластин.

Размер V-образного выреза: 330×175 мм.

На поверхности секции есть приклеенные текстильные застёжки для фиксации матраса (размеры одной застёжки 305×40 мм, 2 шт., тип — «крючки»).

Количество технологических углублений: 8 шт. с размерами каждого углубления (68–84)×(32–46)×5 мм.

Материал и покрытие каркаса: профильные трубы, гнутые листы и стальные пластины из высокопрочной стали с полимерно-порошковым покрытием.

Материал формованного листа секции: ударопрочный ABS-пластик.

Размеры сечения профильной трубы / стальных пластин / толщина стального листа: 25×25 мм / 25×4 мм / 3 мм.

2.1.4. Многофункциональная подставка для ноги

Наличие: Да

Описание:

Состоит из основного каркаса с опорой для стопы и шарнирно закреплённой стойки с опорой для голени.

Имеется рукоять управления положением подставки с рычагом фиксации в промежуточных положениях, механизм подъёма на газлифте.

Стойка опоры для голени фиксируется в крайних положениях автоматическим фиксатором-защелкой, крепление опоры к стойке — посредством шарового шарнира с рычагом фиксации.

Шарнирное крепление и механизм фиксации закрыты мягким кожухом-гармошкой.

Материалы и покрытия:

Основной каркас: высокопрочная сталь с полимерно-порошковым покрытием

Стойка опоры для голени: высокопрочная сталь с полимерно-порошковым покрытием

Шаровое соединение опоры для голени: нержавеющая сталь

Опора для стопы: ударопрочный ABS-пластик

Опора для голени: литой полиуретан

Кожух-гармошка: износостойкий гибкий синтетический материал

Рукоять управления: высокопрочный пластик

Рычаг фиксации: сталь с пластиковым противоскользящим покрытием (красного цвета)

Размер сечения рукояти управления: 25×21 мм.

Отверстия для установки опоры для роженицы: 2 шт. (по одному отверстию в каждой подставке, диаметр 21,5 мм).

2.1.5. Выдвижная ножная секция

Наличие: Да

Описание:

Сдвижная конструкция, оснащённая полукруглой рукоятью для извлечения в рабочее положение и возврата под тазобедренную секцию.

Рукоять выполняет функцию ручки для перемещения кровати и ограничителя матраса от продольного сдвига.

Материалы и покрытия:

Съёмная ножная секция: высокопрочный ABS-пластик

Рукоять для передвижения кровати: высокопрочный ABS-пластик (единое целое с ножной секцией)

Сечение рукояти ножной секции: Ø 34 мм

Наличие съёмного замка для фиксации ножной секции в рабочем положении: Да

2.1.6. Расстояние между секциями

Секция спины / тазобедренная секция: 46–64 мм

Тазобедренная секция / сдвижная ножная секция: 64 мм

Сдвижная ножная секция / подставка для ног: 21–57 мм

2.2. Каркас кровати

Наличие: Да

Описание: специально спроектированная опорная конструкция из листовой стали, профильных труб и стальных пластин различного сечения, длины и формы. Имеется система рычагов, обеспечивающая подвижность каркаса.

Тип каркаса: двойной, подвижный

Материал и покрытие: гнутые листы, профильные трубы и пластины из высокопрочной стали с высококачественным полимерно-порошковым покрытием

Толщина листа верхней рамы двойного каркаса: 2 мм

Размеры сечения стальных пластин рычагов между верхней и нижней рамами: толщина 10 мм, высота 50–85 мм

Сечение несущей профильной трубы нижней рамы: 40×80 мм

Сечение поперечной связи нижней рамы: 100×50 мм

Сечение опорных вращающихся балок под механизмы подъёма: Ø 45 мм, пластиковые втулки скольжения

Отверстия:

Для установки инфузионной стойки: 2 отверстия с пластиковыми вставками Ø 20 мм (головная часть средней рамы)

Для установки держателя кислородного баллона (опционально): 2 отверстия Ø 31 мм (головная часть средней рамы)

Для установки стоек экрана для анестезии: 2 отверстия Ø 15 мм (головная часть верхней рамы)

Для установки головной торцевой спинки: 2 отверстия конической формы, наружный Ø 19 мм (головная часть верхней рамы)

Угловые бамперы: 2 роликовых бампера из ABS-пластика, каждый с роликом Ø 74 мм, высотой 58 мм, в головной части верхней рамы

Рукояти механической регулировки Тренделенбурга: 2 рукояти с пластиковым противоскользящим покрытием, расположенные по бокам в головной части

Держатели для хранения неиспользуемой инфузионной стойки: 2 отверстия в головной части верхней рамы с вставками из чёрного пластика

Клавиша включения питания на торцевой части каркаса: Да

Кнопка аварийной блокировки всех электрических функций на торцевой части: Да

2.3. Головная торцевая спинка

Вариант 1 — деревянная торцевая спинка: Отсутствие

Вариант 2 — пластиковая торцевая спинка: Наличие

Состоит из спинки, конических наконечников крепления и каркаса.

Материал и покрытие: спинка из высокопрочного ABS-пластика с декоративной вставкой (самоклеящаяся плёнка «под дерево») и двумя вырезами под захват рукой.

Тип крепления: быстросъёмное, на конусообразных наконечниках, без инструмента.

Конические наконечники спинки из нержавеющей стали (Ø 16–19,5 мм).

Каркас спинки — единая литая конструкция из ABS-пластика.

Размер сечения поручня: Ø 42 мм

2.4. Боковые ограждения

Наличие: 2 откидных боковых ограждения.

Оснащены механизмом плавного складывания с помощью газовых упоров и автоматической фиксацией в верхнем положении.

Встроенный механический пузырьковый угломер: отсутствует.

Материал ограждения: высокопрочный пластик с декоративными вставками.

Материал и покрытие держателей: 2 пластины из алюминиевого сплава с эпоксидной эмалью.

Панели управления кроватью для роженицы (внутренние): 2 шт. (слева и справа).

Функционал левой внутренней панели:

Кнопки подъёма и опускания секций спины и тазобедренной (единый привод)

Кнопки подъёма и опускания ножных секций

Аудиоколонка встроенного проигрывателя

Функционал правой внутренней панели:

Кнопки подъёма и опускания секций спины и тазобедренной (единый привод)

Кнопки подъёма и опускания ножных секций

Кнопки управления встроенным аудиопроигрывателем

Аудиоколонка встроенного проигрывателя

Панели управления для медперсонала (внешние): 2 шт.

Функционал внешней панели:

Повторение всех функций внутренней левой панели

Кнопки регулировки высоты ложа

Кнопки включения и регулировки яркости лампы ночного освещения (5 режимов)

Кнопки блокировки функционала всех панелей управления

Индикатор работы и индикатор зарядки аккумуляторной батареи

Влагопылезащита панелей: кнопки мембранного типа, исполнение соответствует требованиям защищённости.

2.5. Колёса и тормозная система

Самоориентирующиеся колёса (рояльного типа), поворот 360°

Тип колеса: одинарное, на высококачественных бесшумных подшипниках

Количество колёс: 4

Материал шины колеса: бесшумный немаркий полиуретан

Тип тормозной системы: центральный тормоз с одновременной блокировкой всех 4 колёс, управляется 2 качающимися рычагами (с педалями) с каждой стороны нижней рамы.

Цветовая индикация педалей: педаль с красной маркировкой — «тормоз», зелёной — «свободный ход».

2.6. Вспомогательные родильные рукояти

Наличие: Да

Назначение: дополнительная опора для роженицы во время родов.

Особенности:

Рукояти складные, поворотные, убираются под раму.

Оснащены мягким противоскользящим покрытием, механизм автоматической фиксации в рабочем положении.

Имеется красная ручка для разблокировки механизма фиксации.

Положение рукоятей возможно регулировать по горизонтали (ноги↔голова) на 15,5 см, фиксация винтами «барашкового» типа.

Материал: круглая труба из высокопрочной стали с мягким нескользящим покрытием.

Размер одной рукояти:

Высота в поднятом положении по рабочей части: 200 мм

Диаметр сечения (включая покрытие): Ø 30 мм

Высота до максимально выступающей части: 250 мм

2.7. Процедурный светильник (детально см. п. 8.1 ТЗ)

Наличие: Да

2.8. Съёмный контейнер для стока жидкости

Наличие: Да

Материал: ABS-пластик

Габариты (Ш×Д×В): 560×390×300 мм (опционально 562×390×225 мм)

Масса: 0,98 кг

2.9. Съёмная ёмкость для сбора биоматериала

Наличие: Да

Материал: пластик

Полезные размеры (Ш×Д×В): 325×185×120 мм

Масса: 0,4 кг

2.10. Опора для роженицы (съёмная)

Наличие: Да

Описание: П-образная форма со скруглёнными углами и эргономичным наклоном; вставляется в отверстия многофункциональных подставок для ног.

Материал: круглая труба из высокопрочной стали с противоскользящим синтетическим покрытием.

Габаритные размеры: 820×690 мм, рабочая ширина×высота — 820×610 мм.

Диаметр поручня (с покрытием): Ø 37 мм

Диаметр трубы без покрытия: Ø 29 мм

Размер установочных наконечников: длина 70 мм, диаметр 16 мм

2.11. Экран для анестезии

Наличие: Отсутствует

2.12. Стойка инфузионная

Наличие: Да

Материал и покрытие: нержавеющая сталь, с элементами из пластика

Комплектация: 4 крючка

Размер сечения нижней и верхней секций: Ø 19 мм, толщина стенки 0,6 мм

Тип регулировки высоты: телескопическая конструкция с ручной фиксацией барашковым винтом

2.13. Стойка трансфузионная (детально см. п. 8.2 ТЗ)

Наличие: Да

2.14. Лампа ночного освещения

Наличие: Да

Тип лампы: светодиодная

Исполнение: с затемнением

Режимы яркости: 100%, 80%, 60%, 20%, выкл., режим «Авто»

Количество светодиодов: 6 шт.

Диаметр лампы: 30 мм

Фиксация лампы: встроена в раму кровати

2.15. Ручной пульт дистанционного управления

Наличие: Отсутствует

2.16. Аккумулятор резервного электропитания

Наличие: Да

Назначение: кратковременное обеспечение работы кровати (около 20 минут) при отсутствии питания.

Параметры: 24 В, 7,6 А·ч

Время полной зарядки: 10–11 часов, ток зарядки 1,2 А

2.17. Процедурный стул (детально см. п. 8.3 ТЗ)

Наличие: Да

2.18. Матрас с V-образным вырезом

Наличие: Да

Количество секций: 2 (основная и ножная).

Основная секция включает область спины и тазобедренную зону.

Ножная секция 3-секционная (центральная часть + 2 откидные боковины).

Размеры:

Основная секция: 87×133 см

Ножная секция: 82×48 см + 2 шт. по 62×20 см (зазоры между центральной частью и боковинами — 1,5 см)

Наполнитель: ППУ толщиной 8 см (в откидных боковинах ножной секции — 6 см).

Чехлы: съёмные, на молнии, из непромокаемой ПУ ткани.

Текстильные застёжки (низ основной секции): 275×35 мм, 2 шт., тип — «петли».

Расположение застёжек на чехлах матраса соответствует застёжкам на секциях ложа.

2.19. Матрас с прямым вырезом

Наличие: Отсутствует

2.20. Передвижной лоток для инструментов (детально см. п. 8.4 ТЗ)

Наличие: Да

2.21. Прикроватная тумбочка (детально см. п. 8.5 ТЗ)

Наличие: Да

3. ФУНКЦИОНАЛ ИЗДЕЛИЯ И ИСПОЛЬЗУЕМЫЕ ПРИВОДЫ

Количество секций: 5 (включая 5 подвижных).

Диапазон изменения угла наклона секций спины: от 0° до 65°, бесступенчато.

Привод или механизм: электрический линейный актуатор.

Диапазон изменения угла наклона тазобедренной секции: от 0° до 15°, бесступенчато.

Привод или механизм: единый привод для спины и тазобедренной секции.

Диапазон изменения высоты ложа: 400 мм.

Привод или механизм: электрический линейный актуатор.

Диапазон изменения высоты ножных секций: 180 мм.

Привод или механизм: электрический линейный актуатор.

Диапазон поворота многофункциональной подставки для ноги в горизонтальной плоскости: 90°, бесступенчато.

Привод или механизм: механически (вручную).

Диапазон наклона многофункциональной подставки для ноги в вертикальной плоскости: 90°, бесступенчато.

Привод или механизм: механически (вручную).

Диапазон поворота стойки опоры для голени относительно шарнира: 180°, автофиксация в крайних положениях.

Привод или механизм: механически (вручную).

Диапазон вращения опоры для голени вокруг собственной оси: 360°, отклонение опоры от вертикали — 25°.

Привод или механизм: механически (вручную).

Диапазон изменения угла наклона по Тренделенбургу: от 0° до 8°, бесступенчато.

Привод или механизм: механически (вручную), с помощью нажимного рычага и 2 газлифтов.

Складывание боковых ограждений: с автофиксацией в верхнем положении.

Привод или механизм: газлифт (для плавного опускания).

Функция CPR/СЛР: есть — независимый от электропитания быстрый перевод спинной секции в горизонтальное положение.

Привод или механизм: автоматическое опускание при нажатии на соответствующий рычаг.

Функция защиты ножных секций от механических повреждений: при опускании ложа с опущенными ножными секциями они автоматически поднимаются; при попытке опустить ножные секции, когда ложе в нижнем положении, оно автоматически поднимается до безопасного уровня.

4. РАЗМЕРЫ, МАССЫ, НАГРУЗКИ

Габаритные размеры кровати в сборе (с учётом бамперов, боковых/торцевых ограждений):

Макс. длинное положение (все секции горизонтально, ножная съёмная секция установлена):

2295×1060×(808–1285) мм

Длина в полной комплектации: 2350 мм

Длина с учётом бамперов и ограждений: 2295 мм

Макс. широкое положение (положение «кресло», с максимально поднятой спиной, задвинутой ножной секцией, подставки для ног развернуты):

1770×2180×(1320–1720) мм

Ширина с опущенными боковыми поручнями: 985 мм

Ширина с поднятыми боковыми поручнями: 1040 мм

Высота ложа от пола (горизонтальное положение секций, без матраса): 500–900 мм

Высота ножной съёмной секции относительно переднего края тазобедренной:

В положении «кресло» (спина максимально поднята, тазобедренная часть поднята):

нижнее положение ножной секции: на 260 мм ниже

верхнее положение ножной секции: на 70 мм ниже

При полностью горизонтальных секциях:

нижнее положение ножной секции: на 180 мм ниже

верхнее положение ножной секции: один уровень

Клиренс (дорожный просвет при среднем положении ложа): 125 мм

Габаритные размеры ложа (Д×Ш) в горизонтальном положении: 1995×860 мм

Размеры каркаса: 1990×870 мм

Внутреннее расстояние от торцевой спинки до рукояти передвижения ножной секции (ABS-спинка): 2060 мм

Габаритные размеры секций ложа:

Секция спины: 825×860 мм (1 шт.)

Тазобедренная секция: 440×860 мм (1 шт.)

Многофункциональная подставка для ноги (горизонт.): 600×200 мм (2 шт.)

Съёмная ножная секция: 660×485 мм (1 шт.)

Размеры головной спинки (деревянная): отсутствует

Размеры головной спинки (ABS): 765×390×42 мм

Размеры бокового откидного ограждения: 700×405×50 мм (опционально 730×335×54 мм)

Высота поручня в поднятом положении: 325 мм (от ложа)

Ширина поручня: 38 мм

Расстояние между поднятыми ограждениями: 945 мм

Колёсная база (расстояние между осями поворота колёс): 1270×620 мм

Диаметр колёс / ширина шины: Ø 149 мм / 34 мм

Габаритные размеры качающегося тормозного рычага: 255×60×35 мм

Диапазон регулировки высоты инфузионной стойки (по крючкам): 655–1320 мм (бесступенчато)

Размеры опоры для голени: основная часть 330×200×100 мм, габариты 340×205×100 мм

Допустимая нагрузка: 27 кг

Размеры опоры для ступни:

Без учёта выступов: 590×160×160 мм

С учётом выступов: 600×190×160 мм

Допустимая нагрузка: 68 кг

Длина кабеля питания: 2,9 м

Параметры электропитания: сеть 50 Гц, 220 В

Размеры матраса (с V-образным вырезом) в сборе: 1900×(875–905)×80 мм

Часть 1: 1270×880×80 мм

Часть 2: 810×880×80 мм

Допустимая распределённая вертикальная нагрузка на кровать: 180 кг

Масса в сборе (нетто): 248,4 кг (без упаковки, с ABS-спинкой, матрасом и опорой для роженицы)

5. КОМПЛЕКТ ПОСТАВКИ

Каркас кровати — 1 шт.

Ложе кровати — 1 шт.

Матрас — 2 шт. (секции)

Спинка кровати (ABS) — 1 шт.

Боковые ограждения — 2 шт.

Кабель электропитания — 1 шт.

Электропривод (линейный актуатор) — 3 шт.

Стойка инфузионная — 1 шт.

Опора для роженицы (съёмная) — 1 шт.

Стойка трансфузионная (передвижная) — 1 шт.

Ручной пульт ДУ — отсутствует

Процедурный светильник — 1 комплект

Экран для анестезии — отсутствует

Процедурный стул — 1 шт.

Передвижной лоток для инструментов — 1 комплект

Прикроватная тумбочка — 1 шт.

Аккумулятор резервного электропитания 24 В — 1 шт.

Паспорт изделия (рус.) — 1 шт.

6. УПАКОВОЧНЫЕ ДАННЫЕ

Количество грузовых мест: 5

Грузовое место №1 (кровать): 190×110×76,5 см

Грузовое место №2 (лампа): 96×56×23,5 см

Грузовое место №3 (тумбочка): 62×55×76 см

Грузовое место №4 (стул): 49×46×15 см

Грузовое место №5 (лоток для инструментов): 63×51×14 см

Общая масса (брутто): 395,2 кг (345 + 17 + 18,9 + 6,5 + 7,8 кг)

7. СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ

Наличие регистрационного удостоверения МЗ РФ

Декларация о соответствии ГОСТ Р

Сертификат соответствия

Перечень стандартов, которым соответствует, прилагается по запросу.

8. ДЕТАЛИЗАЦИЯ КОМПЛЕКТА ПОСТАВКИ

Ниже представлена подробная спецификация дополнительных изделий, входящих в комплект.

8.1. Процедурный светильник JC-1

Лампа

Тип: светодиодная, плафон конусообразный

Исполнение: с затемнением (режимы 100%, 80%, 60%, 40%, 20%)

Материал плафона: пластик + алюминий

Количество светодиодов: 1 шт.

Размеры плафона: Ø 63×90 мм

Фиксация плафона: резьбовое соединение

Держатель лам
