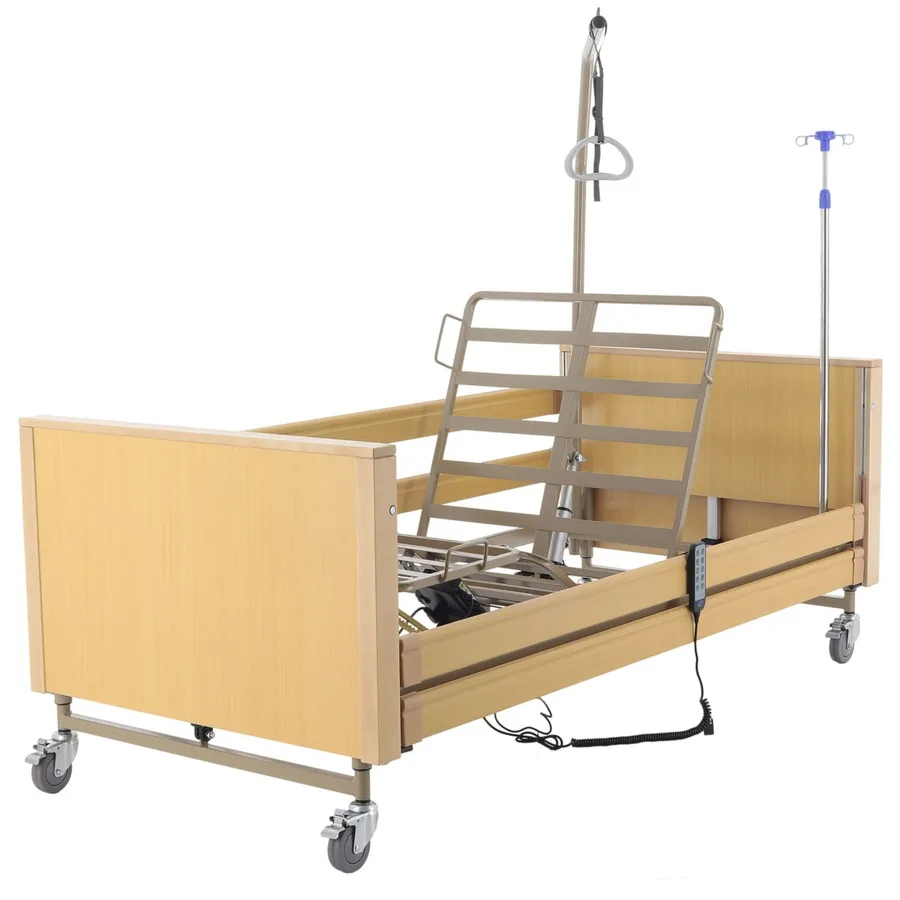

Кровать электрическая Med-Mos YG-1 (ЛДСП светлое дерево) с металлическими ламелями и 2-мя уровнями высоты ложа

Общее описание

Электрическая кровать Med-Mos YG-1 – это многофункциональное медицинское оборудование, разработанное для создания оптимальных условий ухода за пациентом в лечебных учреждениях. Изделие сочетает в себе передовые электрические приводы, возможность регулировки высоты ложа на двух уровнях и механическую систему CPR, обеспечивающую быстрый перевод спинной секции в горизонтальное положение для проведения сердечно-легочной реанимации. Особенностью модели является стальное ложе шириной 90 см и боковые ограждения, изготовленные из массива дерева (бук), что придает кровати эстетичный и солидный внешний вид.

Конструкция и материалы

Ложе кровати

Секции ложа:

Ложе состоит из 4 секций, из которых 3 секции являются подвижными. Каждая секция выполнена по сварной технологии с использованием профильных труб различного сечения и стальных пластин:

Секция спины (единая): изготовлена из стальных пластин (5 шт. размером 38×2 мм), дополненных элементами труб сечения 30×15 мм (8 шт.) и 30×30 мм (2 шт.), с расстоянием между поперечинами 82–87 мм.

Секция таза (без выреза): сформирована из профильной трубы размером 50×30 мм (3 шт.) с промежутками 11–50 мм.

Секция бедер: представлена стальной пластиной (2 шт., 38×2 мм) с расстоянием между поперечинами 60–64 мм.

Икроножная секция: изготовлена из стальной пластины (3 шт., 38×2 мм) с промежутками 73–76 мм.

Межсекционные зазоры установлены равномерно (50 мм между спиной и тазом, таз/бедра и бедра/икроножной секций – по 50 мм).

Каркас секций:

Каркас ложа выполнен из профильных труб сечениями 25×25 мм и 20×20 мм, что обеспечивает необходимую жесткость и надежную опору для всех секций.

Защита матраса:

Для предотвращения сползания матраса установлены 4 ограничителя, изготовленные из стального прутка Ø 8 мм.

Основной каркас и опорная конструкция

Конструкция каркаса:

Кровать оснащена одинарным, подвижным (с возможностью установки на два уровня) сборно-разборным каркасом. Он выполнен из профильных труб из высокопрочной стали с полимерно-порошковым покрытием:

Несущая труба рамы имеет сечение 50×20×2 мм.

Поперечные связи каркаса выполнены из труб сечениями 50×30 мм (3 шт.), 40×20 мм (1 шт.) и 20×20 мм (2 шт.).

Сборно-разборная конструкция:

Для удобства транспортировки каркас состоит из двух половин, которые фиксируются внутренней стальной соединительной пластиной (размеры 168×44×12 мм) с использованием винтов барашкового типа.

Опорные ножки:

Ножки изготовлены из профильных труб Ø 30 мм, что обеспечивает устойчивость конструкции.

Спинки и боковые ограждения

Торцевые спинки:

Спинки кровати выполнены с использованием стального каркаса, облицованного массивом дерева (бук). В конструкцию спинок входят:

Телескопические колонны (нижняя часть Ø 30 мм, верхняя – Ø 40 мм) с пластиковыми манжетами, обеспечивающие плавное перемещение при регулировке высоты.

Стальные поперечины (40×20 мм и 30×30 мм) для усиления конструкции.

Быстросъемное крепление с фиксаторами пружинного типа.

Боковые ограждения:

Опускающиеся боковые ограждения изготовлены из массива дерева (бук) с размерами перекладин 95×26 мм. Они крепятся на направляющих, встроенных в торцевые спинки, и фиксируются в верхнем положении посредством кнопочного механизма с возвратной пружиной. Конструкция позволяет фиксировать ограждения в двух вариантах – для головной и ножной части кровати.

Колеса и тормозная система

Кровать оснащена 4 самоориентирующимися колесами (одинарного типа) с полиуретановыми шинами и индивидуальными тормозами, обеспечивающими одновременную блокировку поворота для надежной фиксации изделия.

Функциональные возможности и приводы

Регулировка положений секций ложа:

Секция спины: Электрический привод (линейный актуатор) обеспечивает бесступенчатую регулировку угла наклона от 0 до 70° для создания оптимального положения в режиме сидения.

Секция бедер: Изменение угла наклона от 0 до 35° (бесступенчато), также осуществляется электрическим приводом.

Икроножная секция: Регулируется ступенчато от 0 до 25° с помощью 10-позиционного растомата (две единицы).

Регулировка высоты ложа:

Ложе имеет два уровня установки, обеспечиваемых электрическим приводом (линейный актуатор) и механической перестановкой. Диапазон регулировки высоты ложа составляет 400 мм (электро) плюс дополнительно 65 мм за счет второго уровня.

Регулировка углов Тренделенбурга и Антитренделенбурга:

Угол наклона по Тренделенбургу и Антитренделенбургу изменяется бесступенчато от 0 до 12° при помощи электрических приводов.

Складывание боковых ограждений:

Боковые ограждения складываются с фиксацией в верхнем положении с помощью удобно расположенной кнопки.

Функция CPR/CЛР:

Функция обеспечивает быстрый перевод спинной секции в горизонтальное положение для проведения сердечно-легочной реанимации посредством быстросъемного соединения электропривода с защитой от случайного отсоединения.

Синхронная регулировка ("Автоконтур"):

Функция автоконтур позволяет синхронно регулировать наклоны секций спины и бедер нажатием одной кнопки, что способствует снижению компрессии в абдоминальной и поясничной областях.

Габаритные размеры, массы и нагрузки

Общие размеры (в сборе):

• Длина: 2165 мм

• Ширина: 1025 мм

• Высота: от 785 до 1250 мм (при изменении положения ложа); максимальная высота при поднятой секции спины – 1510 мм

(В разобранном состоянии размеры составляют 2130×960 мм.)

Ложе:

• Рабочая высота ложа от пола на 1-м уровне: 340–740 мм, на 2-м уровне: 405–805 мм

• Высота до каркаса: 460 мм

• Габаритные размеры ложа в горизонтальном положении: 1860×900 мм

• Внутреннее расстояние между спинками: 2020 мм

Размеры секций:

• Секция спины: 740×800 мм (подвижная)

• Секция таза (без выреза): 210×900 мм (неподвижная)

• Секция бедер: 300×800 мм (подвижная)

• Икроножная секция: 455×800 мм (подвижная)

• Головная и ножная спинки: 1020 мм по ширине, высота от ложа – 620 мм (с вариацией 445–510 мм), толщина 70 мм

• Боковое складное ограждение: 1990×95×26 мм, с расстоянием между ограждениями 950 мм

Нагрузочные характеристики:

Допустимая распределенная вертикальная нагрузка на кровать – до 200 кг.

Масса изделия:

Нетто масса (без упаковки) составляет от 90 до 102 кг (без учета дуги для подтягивания – около 99 кг).

Комплектация поставки

Основные элементы:

• Каркас кровати (2 части) – 1 шт.

• Ложе кровати (2 части) – 1 шт.

• Спинки кровати – 2 шт.

• Боковые ограждения – 2 пары

• Электроприводы – 4 шт.

• Стойка инфузионная с регулировкой – 1 шт.

• Дуга для подтягивания пациента – 1 шт.

• Пульт управления пациента – 1 шт. (с подсветкой и функцией блокировки через брелок)

• (Дополнительные пульт управления для медперсонала отсутствует)

• Паспорт изделия (на русском языке) – 1 шт.

Упаковочные данные:

• Количество грузовых мест: 3

• Размеры грузового места для кровати: 120×93×39,5 см

• Размеры грузового места для боковых ограждений: 205×16×11 см

• Размеры грузового места для дуги: 154×74×5 см

• Общая масса грузовых мест (брутто): 116,6 кг

Нормативное соответствие

Кровать соответствует нормативным требованиям, подтвержденным:

Регистрационным удостоверением МЗ РФ,

Декларацией о соответствии ГОСТ Р,

Сертификатом соответствия, подтверждающим высокое качество и безопасность изделия.

Электрическая кровать Med-Mos YG-1 (МE-4024M-07) – это многофункциональное медицинское оборудование, сочетающее передовые технологии электрического привода с регулировкой высоты ложа на двух уровнях и механической функцией CPR. Стальное ложе шириной 90 см в сочетании с боковыми ограждениями из массива дерева придают изделию высокую прочность и эстетичный внешний вид. Благодаря продуманной конструкции, гибкому управлению и надежной сборке, данная модель является незаменимым решением для больничных палат и реабилитационных центров, обеспечивая максимальный комфорт и безопасность пациента.
