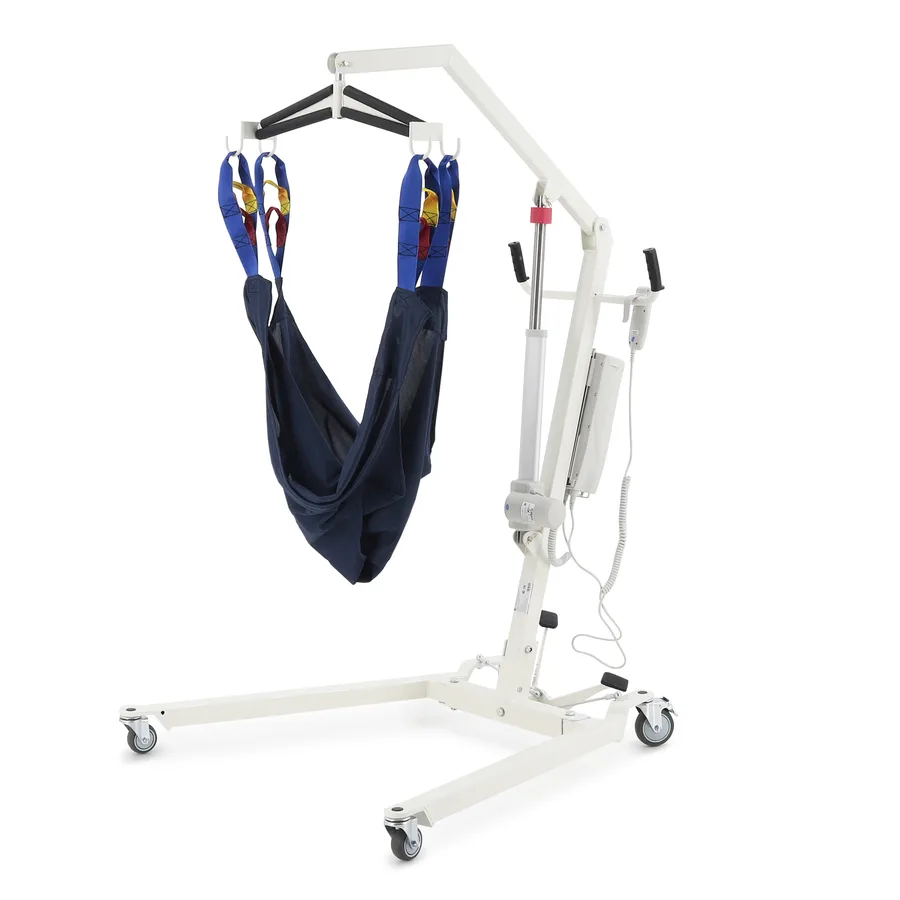

Подъемник электрический 320.00Д

Электрический подъёмник предназначен для безопасного подъёма и перемещения людей с ограниченной мобильностью на небольшое расстояние в положении сидя с использованием специального ремня-подвеса.

Модель подходит для ухода дома, в медицинских учреждениях, реабилитационных центрах, пансионатах, домах престарелых и других помещениях, где важно снизить физическую нагрузку на ухаживающего человека.

Подъёмник помогает аккуратно перемещать пользователя между кроватью, креслом, инвалидной коляской, санитарной зоной или другим местом без резких движений и лишнего напряжения.

Электрический привод обеспечивает плавный подъём и опускание. Управление выполняется с проводного пульта с понятными пиктограммами, LED-индикаторами уровня заряда аккумулятора и перегрузки актуатора.

Конструкция выполнена из стальных профилей с полимерно-порошковым покрытием. Основание оснащено раздвижными колесными опорами: в узком положении удобно маневрировать в ограниченном пространстве, в широком положении повышается устойчивость при подъёме и опускании.

Для ежедневной эксплуатации предусмотрены самоориентирующиеся поворотные колёса, индивидуальные тормоза на задних колёсах, аварийная кнопка отключения питания, аварийное ручное опускание и съёмный аккумуляторный блок.

Ремень-подвес размера XL изготовлен из прочного сетчатого полиэстера и оснащён регулируемыми стропами с цветовой маркировкой положений. Это упрощает настройку посадки и помогает быстро выбрать нужную длину крепления.

Подъёмное устройство свободно вращается на 360° во всём диапазоне высоты подъёма, что повышает удобство позиционирования пользователя при пересаживании.

Модель поставляется в разобранном виде для удобства транспортировки и компактного хранения.

Для чего предназначен

Для подъёма человека из положения сидя или полусидя.

Для перемещения пользователя на небольшое расстояние внутри помещения.

Для пересаживания с кровати на инвалидную коляску.

Для пересаживания с инвалидной коляски на кровать.

Для помощи при перемещении в санитарную зону.

Для снижения нагрузки на спину и руки ухаживающего персонала.

Для более безопасного ухода за людьми с ограниченной подвижностью.

Для ежедневного применения дома, в клиниках, реабилитационных центрах и учреждениях ухода.

Для кого это нужно

Для пожилых людей с ограниченной мобильностью.

Для лежачих и маломобильных пациентов.

Для людей после операций, травм или инсульта.

Для пользователей инвалидных колясок.

Для пациентов, которым сложно самостоятельно вставать и пересаживаться.

Для родственников, осуществляющих домашний уход.

Для медицинского персонала.

Для сиделок и сотрудников пансионатов.

Для реабилитационных центров, больниц, домов престарелых и социальных учреждений.

Ключевые особенности

Электрический подъём и опускание: линейный актуатор обеспечивает плавное движение без резких рывков.

Максимальная нагрузка 150 кг: подходит для большинства пользователей.

Раздвижное основание: ширина регулируется от 65 до 108 см для маневренности и устойчивости.

Съёмный аккумулятор: батарея легко снимается без инструментов и имеет ручку для переноски.

Аварийное опускание: при невозможности использовать электропривод стрела может быть опущена вручную.

Экстренный стоп: кнопка аварийного отключения электропитания расположена на блоке управления.

Поворотное подвесное устройство: свободное вращение на 360° помогает точнее позиционировать пользователя.

Ремень XL в комплекте: прочный сетчатый полиэстер, регулируемые стропы, цветовая маркировка положений.

Колёса с фиксаторами: задние колёса оснащены индивидуальными тормозами с блокировкой поворота.

Компактное хранение: подъёмник можно хранить в сложенном виде.

Характеристики

Назначение и конструкция

Тип изделия: электрический подъёмник.

Артикул: 320.00Д-00.

Назначение: подъём и перемещение людей с ограниченной мобильностью в положении сидя с помощью специального ремня.

Поставка: в разобранном виде для транспортировки и компактного хранения.

Материал основания: стальной профиль.

Покрытие: полимерно-порошковое.

Основание: 2 колесные опоры, шарнирно закрепленные по краям поперечной опоры.

Регулировка основания: стальной рычаг с 2 педалями и резиновыми накладками.

Положения колесных опор: сдвинуты для маневрирования, раздвинуты для повышения устойчивости.

Основание и опоры

Сечение профиля колесных опор: 50×50×3 мм.

Сечение профиля поперечной опоры: 60×60×4 мм.

Размеры кронштейна крепления колонны: 60×58×144 мм.

Толщина металла кронштейна крепления колонны: 4 мм.

Толщина металла консолей крепления колес: 10 мм.

Болт крепления колонны к основанию: М10×70 мм.

Палец фиксации колонны в вертикальном положении: Ø10×70 мм.

Колонна и рукояти

Колонна: стальной профиль с кронштейнами крепления стрелы и привода.

Сечение профиля колонны: 50×50×4 мм.

Толщина металла кронштейна крепления стрелы: 4 мм.

Толщина металла кронштейна крепления привода: 5 мм.

Рукоять передвижения: с полиуретановыми ручками на концах.

Сечение профиля рукояти передвижения: Ø22 мм.

Высота от пола до верхнего края ручек: 121,5 см.

Угол наклона ручек относительно вертикальной оси вперед: 150°.

Стрела и привод

Стрела: стальной гнутый профиль с кронштейнами крепления привода и подъёмного устройства.

Сечение профиля стрелы: 50×30×3 мм.

Толщина металла кронштейна крепления привода: 4 мм.

Толщина металла кронштейна крепления подъёмного устройства: 3 мм.

Болт крепления стрелы к колонне: М10×70 мм.

Привод: электрический линейный актуатор.

Шток актуатора: хромированная стальная труба.

Сечение штока линейного актуатора: Ø28 мм.

Максимальное усилие толкания актуатора: 10000 Н, 1000 кгс.

Максимальный ход выдвижения штока: 295 мм.

Напряжение электропитания актуатора: 24–29 В постоянного тока.

Допустимый режим работы актуатора: 2 мин работы / 18 мин перерыва.

Палец крепления основания актуатора к кронштейну колонны: Ø10×45 мм.

Палец крепления штока актуатора к кронштейну стрелы: Ø10×45 мм.

Электропитание и управление

Блок управления: закрытый корпус из высокопрочного пластика.

Расположение блока управления: на колонне подъёмника.

Блок управления включает аккумуляторную батарею и зарядное устройство.

Аккумуляторная батарея: лёгкосъёмная, без использования инструментов.

Батарея оснащена ручкой для переноски.

Блок управления оснащён ЖК-индикатором уровня зарядки в процентах.

Есть дублирующие кнопки управления подъёмом и опусканием.

Есть кнопка аварийного отключения электропитания.

Напряжение бортовой электросети: 24 В.

Параметры сети питания зарядного устройства: 220–240 В, 50 Гц.

Тип аккумуляторной батареи: литий-ионная.

Напряжение аккумулятора: 25,9 В.

Емкость аккумулятора: 2,2 Ач.

Пульт управления: проводной.

Пульт оснащён пиктограммами кнопок управления функциями.

Пульт оснащён LED-индикаторами уровня зарядки аккумулятора и перегрузки линейного актуатора.

Пульт имеет кронштейн для подвешивания на рукояти передвижения.

Подъёмное устройство

Конструкция: сварная, из центральной стальной пластины с трубой в центре и 2 поперечных стальных пластин по краям.

Количество крюков: 4 стальных крюка для ремня-подвеса.

Крепление к стреле: через стальной палец с поперечным отверстием.

Фиксация: стальным пальцем.

Стальной палец с поперечным отверстием: Ø22×135 мм.

Палец фиксации к кронштейну стрелы: Ø10×35 мм.

Вращение подъёмного устройства: свободное, 360°.

Центральная пластина оснащена мягкими насадками из вспененного пенополиуретана.

Размеры центральной пластины без учета торцевых пластин и крючков: 30–57×6 мм.

Диаметр трубы в центре пластины: Ø29 мм.

Сечение прутка стальных крючков: Ø8 мм.

Расстояние между стальными крючками: 100×490 мм.

Высота крючков: 38 мм.

Ремень-подвес

Тип: ремень-подвес.

Материал: высокопрочный сетчатый полиэстер.

Размер: XL.

Стропы: регулируемые по длине.

Габаритные размеры ремня: 117×123 см.

Размеры спинной части: 106–117×63 см.

Размеры каждой из 2 ножных частей: 57×17–30 см.

Регулировки длины строп спинной части: 15, 22, 28 см.

Регулировки длины строп ножной части: 15, 22, 29 см.

Каждое положение длины стропы имеет цветовую маркировку.

Колёса и тормоза

Колёса: на подшипниках.

Тип колёс: самоориентирующиеся, рояльного типа.

Поворот колёс: полноповоротные, 360°.

Шины: полиуретановые.

Передние колёса: Ø74×31 мм, 2 шт.

Задние колёса: Ø99×31 мм, 2 шт.

Тормозная система: индивидуальный тормоз на каждое заднее колесо.

Тормоз задних колёс блокирует движение и поворот.

Размеры, масса и нагрузка

Габаритная ширина подъёмника: 65–108 см.

Габаритная высота подъёмника: 120–193 см.

Высота в сборе без учета габаритных выступов и особенностей: 54–176 см.

Габаритная длина при сдвинутых к центру колесных опорах: 128 см.

Длина колесных опор: 108 см.

Длина в минимальной комплектации без учета габаритных особенностей: 110 см.

Высота колесных опор от пола по передним колесам: 11 см.

Высота колесных опор от пола по задним колесам: 14 см.

Минимальные размеры в сложенном виде в полном сборе: 126×65×51,5 см.

Минимальные размеры в сложенном виде со снятым блоком управления: 126×65×48 см.

Высота подъёма от пола до крюков подъёмного устройства: 26–170 см.

Максимальная высота подъёма от пола по нижней точке ремня с сидящим человеком: 79 см.

Скорость подъёма без нагрузки: 3 см/с.

Скорость подъёма с максимальной нагрузкой: 2,4 см/с.

Максимально допустимая нагрузка: 150 кг.

Масса изделия нетто в сборе: 37,8–44,5 кг.

Габариты упаковки: 122×51×14 см.

Масса изделия в упаковке брутто: 41 кг.

Условия эксплуатации и защита

Относительная влажность при эксплуатации: 30–75%.

Степень пыле- и влагозащиты: IPX4.

Класс электрозащиты: II, тип B.

Гарантийный срок эксплуатации: 12 месяцев.

Комплектация

Подъёмник в разобранном для транспортировки виде.

Крепежные элементы.

Ремень-подвес.

Паспорт на русском языке.

Преимущества товара

Безопасность перемещения: подъёмник снижает риск падений, рывков и неправильного подъёма пользователя.

Меньше нагрузки на ухаживающего: электрический привод помогает выполнять подъём без значительных физических усилий.

Устойчивость: раздвижное основание повышает стабильность при работе с пользователем.

Маневренность: поворотные колёса позволяют удобно перемещать подъёмник в помещении.

Контроль движения: задние колёса с индивидуальными тормозами помогают надежно зафиксировать изделие.

Автономность: литий-ионная батарея позволяет использовать подъёмник без постоянного подключения к сети.

Удобство обслуживания: аккумулятор снимается без инструментов и оснащён ручкой для переноски.

Плавная работа: линейный актуатор обеспечивает мягкий подъём и опускание.

Продуманное управление: проводной пульт с пиктограммами и индикаторами делает эксплуатацию простой и понятной.

Дополнительная защита: аварийный стоп и ручное аварийное опускание повышают безопасность в нештатных ситуациях.

Комфорт для пользователя: ремень XL из сетчатого полиэстера и регулируемые стропы помогают настроить удобную посадку.

Подходит для регулярного ухода: конструкция рассчитана на ежедневное применение дома и в учреждениях ухода.
